高速光通讯无源器件、滤光片、光纤耦合元件在离子束溅射、蒸镀、耦合胶合生产时，镀膜针孔、膜层黑点、膜系脱落、耦合损耗漂移等缺陷间歇性批量爆发。不少工厂只优化本底真空、离子源、烘烤除气等真空工艺，却忽视元器件表面NVR 非挥发性残留物管控。依据 ISO 9022-12、IEST-STD-CC1246E 规范，NVR 来自抛光析出、工装低分子物、接触油脂、溶剂残留，肉眼不可见；进入真空腔体受热解析，干扰膜料沉积，破坏膜基底界面结合。普通低速器件可耐受微量残留，但800G/1.6T 高速光器件对有机污染高度敏感，微量 NVR 就会引发插入损耗恶化、器件批量报废。高速光器件镀膜上线前，NVR 工程管控指标≤0.5 mg/dm²。配合 SE-B18WBL 分体式雪花清洗机干式净化，物理剥离顽固有机析出物，构建 “清洗 + 干式净化” 双重除残留闭环，从基材端降低 NVR 带来的量产不良风险。

一、行业市场背景

800G、1.6T 高速光模块市场快速放量，下游客户对光通讯无源器件滤光片、波分元件、光纤耦合片的膜层可靠性、插入损耗、回波损耗、高温湿热耐久指标要求持续抬升。石英、光学玻璃光通讯元器件，经过切割、抛光、周转夹持后，表面极易附着各类非挥发性有机残留物。这类污染目视检查完全无法检出，在真空镀膜腔体烘烤升温时有机物解析挥发，干扰多层介质膜沉积，形成针孔、黑点；耦合胶合阶段，残留物会污染胶合界面，造成粘接强度不足、信号损耗漂移。

当前大量光通讯加工厂存在管控短板：仅依靠多槽超声波溶剂清洗，只以目视外观作为洁净判定依据，没有建立 NVR 量化验收，溶剂漂洗不彻底、周转料盒析出、后段二次污染，都会造成工件 NVR 超标。头部光通讯企业参照IEST-STD-CC1246E 洁净度标准建立内部准入规范：光通讯高速器件进入镀膜、胶合工序之前，NVR 非挥发性残留物必须≤0.5 mg/dm²，指标不合格禁止流入下工序。

二、传统光通讯元器件清洗四大核心短板

1. 缺少基于 ISO 9022-12、IEST-STD-CC1246E 的 NVR 量化管控，仅依靠目视检查，看不见的有机污染被完全忽视，为真空镀膜埋下隐性风险。

2. 传统超声溶剂清洗存在局限性，强附着抛光析出物、高分子脱模残留，单纯溶剂浸泡、喷淋漂洗难以完全剥离去除。

3. 管控只聚焦清洗工位，忽视清洗之后周转料盒、载具带来二次有机析出污染；清洗合格工件后续 NVR 指标再次反弹超标。

4. 未建立标准化 NVR 抽样检测流程，有机污染属于前置隐性缺陷，等到镀膜、耦合完成之后才集中暴露，不良溯源排查难度大，物料、膜料损耗严重。

三、光通讯元器件 NVR 非挥发性残留物分级管控标准

结合ISO 9022-12 光学元件洁净度测试、IEST-STD-CC1246E 产品污染控制规范，针对高速光通讯无源器件、滤光片、耦合镜片划分三级 NVR 阈值：

优良精密区间：NVR ≤0.5 mg/dm² 工件表面有机残留水平极低，真空烘烤工况有机物解析量可以忽略，膜层成膜稳定，针孔、黑点风险极低；适配 800G、1.6T 高速光通讯滤光片、波分器件、精密耦合元件。

临界可接受区间：0.5 mg/dm²＜NVR ≤1.0 mg/dm² 存在一定量有机残留物；仅可用于低速普通光通讯器件；真空高温镀膜工况存在膜层缺陷风险，严禁高速光通讯产品使用。

不合格区间：NVR＞1.0 mg/dm² 工件表面有机残留偏高，真空环境大量解析释放，极易造成镀膜针孔、黑点、膜层脱层、耦合界面污染，存在批量失效风险，严禁上线镀膜、胶合工序。

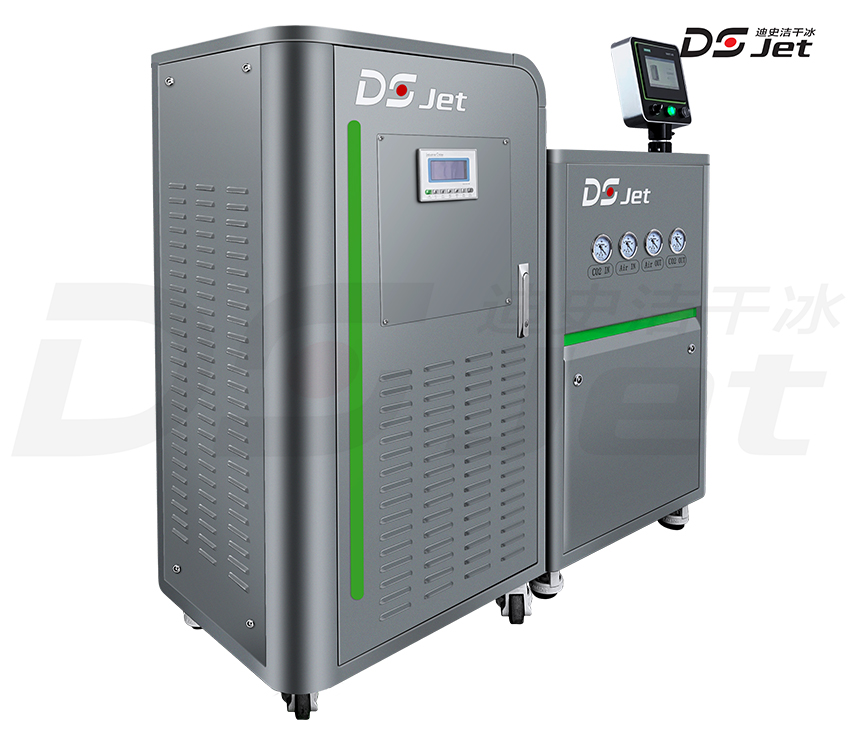

搭配 SEB18WBL 分体式雪花清洗机干式净化，物理剥离工件表面顽固有机析出物，进一步压低 NVR 数值，与超声清洗工艺配合，构建工件低有机残留完整闭环。

四、NVR 残留物超标带来量产多重危害

1. 工件 NVR 残留物超标，真空受热有机物解析，造成镀膜针孔、膜层黑点，光通讯器件插入损耗、回波损耗指标劣化，器件直接报废。

2. 有机残留物夹杂基底膜层界面，削弱介质膜结合力，高低温、湿热可靠性测试后出现膜层起皮、局部脱膜，带来客户退货风险。

3. NVR 属于完全隐性缺陷，前置工序无法目视识别，镀膜、耦合完成才暴露，膜料、工时、基板全部损耗，拉高制造成本。

4. 无法满足高端光通讯客户依据 IEST-STD-CC1246E 开展的制程审核，企业难以承接 800G 及以上高速光器件高附加值订单。

五、标准化 NVR 非挥发性残留物检测作业规范（参照 ISO 9022-12）

1. 检测对象：镀膜、胶合前光通讯元器件光学功能面；批次抽样，更换清洗药液、更换周转料盒后加严抽样。

2. 检测手段：溶剂萃取恒重重量分析法，在万级以上洁净环境完成萃取、蒸发、称量，微量天平精度满足 1μg 级别要求。

3. 判定规范：高速光通讯无源器件严格执行 NVR ≤0.5 mg/dm²；超出阈值工件禁止投产，需要重新清洗净化。

4. 前置处理：超声多级溶剂清洗之后，增加 SE-B18WBL 分体式雪花清洗机干式净化，剥离顽固有机析出物，进一步压低 NVR 水平。

5. 环境配套：清洗完成后元器件存放于低析出洁净料盒，规避存放阶段二次有机析出污染。

6. 数据追溯：每批次 NVR 抽样检测记录、清洗药液更换记录、干式净化处理记录完整归档，满足客户及第三方体系稽查。

六、光通讯器件制程闭环落地实施路径

1. 清洗存储链路：匹配光器件等级的多级超声溶剂清洗工艺；定期更换清洗溶剂；管控周转料盒析出风险；按批次抽样检测 NVR 指标，不合格批次重新做净化处理。

2. 工件预处理链路：光通讯元器件切割抛光完成→多级超声溶剂清洗→高纯氮气吹干→SE-B18WBL 分体式雪花清洗机干式净化剥离顽固有机析出物→NVR 抽样检测→无尘密闭流转，送入真空镀膜 / 胶合耦合工序。

核心管控逻辑：目视洁净不等于真正基底洁净。溶剂清洗可以去除大部分浮油、污染物，但针对强附着抛光、脱模析出物去除能力有限；增加 SE-B18WBL 干式净化做补充处理，把工件 NVR 控制在 0.5 mg/dm² 以内，在镀膜耦合之前拦截有机残留隐患，规避针孔、黑点、损耗漂移类隐性不良。

七、方案全方位应用核心价值

1. 参照 ISO 9022-12、IEST-STD-CC1246E 建立光通讯行业 NVR 非挥发性残留物量化管控，改变只靠目视判定洁净度的传统模式，从源头解决有机污染诱发的针孔、黑点、膜层脱落缺陷。

2. SE-B18WBL 分体式雪花清洗机采用纯物理干式处理，无溶剂介入，不会引入新有机污染，不会划伤石英、光学玻璃光器件光学功能面。

3. 实现超声溶剂清洗 + 干式雪花净化双重去除有机残留，降低后段二次析出污染，减少镀膜缺陷随机爆发，提升高速光通讯器件膜系稳定性、光学参数一致性。

4. 契合高速光模块客户洁净制程审核标准，助力工厂承接 800G/1.6T 等高附加值光通讯无源器件订单，增强市场竞争力。

八、总结

高速光通讯无源器件出现镀膜针孔、黑点、耦合损耗漂移，很多时候并不是真空镀膜工艺参数问题，而是元器件表面肉眼不可见 NVR 非挥发性残留物超标。参照 ISO 9022-12、IEST-STD-CC1246E，高速光通讯器件上线镀膜胶合，NVR 建议控制≤0.5 mg/dm²。企业落实批次 NVR 抽样检测，超声溶剂清洗搭配 SE-B18WBL 分体式雪花清洗机干式净化预处理，兼顾溶剂漂洗与顽固有机析出物物理剥离，管控工件有机残留水平，实现高速光通讯元器件高良率、高一致性稳定量产。
