在汽车内外饰改性塑料喷涂量产过程中，漆膜缩孔、起皮脱落、附着力不足等质量缺陷，是制约涂装产线良率与生产稳定性的核心难题。多数涂装工厂的整改思维存在明显误区，出现喷涂不良后，一味调整油漆配比、喷涂气压、走枪速度以及电晕、火焰活化设备参数，反复优化后端喷涂工艺，却始终无法解决间歇性不良问题，治标不治本。

事实上，国际行业标准早已明确汽车塑件喷涂的核心管控逻辑，依托ISO 8296:2003、ISO 19403-1:2022两大国际标准，以及国标GB/T 14216-2021的规范要求，塑料基材喷涂前的表面张力必须稳定维持在38–44 dyn/cm区间，才能保证涂料充分润湿、均匀铺展，实现漆膜长效牢固附着。

想要彻底根除假性活化、表面张力快速衰减的行业痛点，打破传统喷涂工艺的管控瓶颈，需引入SE-B18WBL分体式雪花清洗机干式净化工艺，构建“前置净化+精准活化+标准化检测”的全流程品质闭环，从基材源头稳定表面张力数值，杜绝批量不良隐患。

一、行业发展与品质管控现状

随着新能源汽车市场高速发展，整车外观与内饰的品质等级持续升级，主机厂对汽车塑料A级喷涂面的附着力、耐湿热老化、耐化学腐蚀、外观平整度等指标要求持续收紧。当前汽车涂装常用基材以ABS、PC、PP、PC/ABS合金为主，其中PP基材先天表面能较低，再叠加注塑工序残留的脱模剂、基材内部低分子物质析出等问题，进一步降低基材表面张力，为后续喷涂不良埋下隐患。

这类表面张力不达标的塑件，肉眼观察无任何污渍、瑕疵，但喷涂作业后极易出现缩孔、缩边问题，经过高低温循环、湿热老化等可靠性测试后，会集中出现起皮、掉漆故障，严重影响产品品质。目前绝大多数中小涂装产线存在致命管控漏洞：仅依靠电晕、火焰活化设备改善基材表面性能，完全未遵循ISO 8296标准开展达因值量化检测，活化效果全凭操作人员经验判断，无标准化数据支撑。而头部汽车Tier1零部件企业已建立硬性制程规范，喷涂前必须完成达因值标准化检测，数值达标后方可进入喷涂工序，从源头规避品质风险。

二、传统表面活化工艺四大核心缺陷

1、无量化检测体系，活化效果无法核验：传统产线仅核对电晕、火焰设备的电压、功率、处理距离等工艺参数，缺失ISO 8296标准的达因实测环节。设备参数正常不代表基材活化合格，无法确认表面张力是否处于38–44 dyn/cm的有效区间，导致基材隐患后置，喷涂、老化后不良集中爆发，无法提前预判整改。

2、残留污染物引发假性活化，张力衰减速度快：塑件表面附着的脱模剂、低分子析出物等污染物，仅依靠电晕、火焰活化无法彻底清除，只能短暂提升基材表层活性，短时间内表面张力会快速回落衰减。产线极易误判活化效果，导致工件喷涂后附着力稳定性差，批量产品老化后出现大面积掉漆问题。

3、管控逻辑倒置，无前置基材筛查流程：多数工厂仅在喷涂完成后开展漆膜附着力、外观检测，完全忽略喷涂前基材表面品质筛查。不合格基材直接流入量产环节，不仅造成高额的返工、报废成本，且不良问题溯源难度大，整改效率低下，严重影响产线产能。

4、活化均匀性不足，间歇性缺陷频发：电晕、火焰活化方式对塑件平面区域处理效果较好，但针对边角、凹槽、深腔等复杂结构区域，存在活化不充分、张力偏低的问题。局部活化缺陷呈随机间歇性爆发，排查难度极高，直接拖累量产良率与订单交付稳定性。

三、基于国标与ISO标准的表面张力分级管控体系

结合ISO 8296:2003、ISO 19403-1:2022及GB/T 14216-2021权威标准，行业将汽车喷涂塑件表面张力划分为三个管控等级（dyn/cm与mN/m数值等效），精准界定量产适用场景：

1、优良量产区间：38–44 dyn/cm：基材表面活性充足，涂料润湿、铺展、流平性能优异，漆膜与基材结合力极强，附着力稳定可靠。该区间可满足所有汽车A级外观件生产要求，顺利通过高低温、湿热、耐化学品等全项可靠性测试，是行业推荐的标准量产安全区间。

2、临界风险区间：36–38 dyn/cm：基材仅能勉强实现涂料基础润湿，品质容错空间极小，工件轻微污染、工序流转超时，都会引发局部缩孔、针孔等缺陷。该区间风险等级极高，严禁应用于汽车A级外观件，仅可用于非外观次要结构件，不建议规模化量产使用。

3、完全不合格区间：＜36 dyn/cm：基材表面能严重不足，涂料无法正常润湿铺展，喷涂后必然出现鱼眼、缩孔、大面积掉漆等问题。该区间工件完全禁止上线喷涂，投产即会引发批量品质事故。

通过SE-B18WBL分体式雪花清洗机干式净化工艺，可彻底清除塑件表面脱模残留与低分子析出物，从根源消除假性活化问题，配合电晕、火焰活化工艺，可稳定将基材表面张力锁定在38–44 dyn/cm的合格区间。

四、表面张力不达标引发的量产多重隐患

基材表面张力不达标，最直接的影响是涂料润湿不良，喷涂后工件出现缩孔、鱼眼、流平不均等外观缺陷，造成大量A级面产品报废，生产成本大幅攀升。同时，漆膜与基材的结合强度不足，产品在高低温交变、湿热老化测试中极易起皮、脱落，流入市场后存在严重的售后质量隐患，影响企业品牌口碑。

此外，工件局部活化不均导致的间歇性缺陷，排查周期长、整改难度大，严重扰乱量产节奏；无ISO标准化前置检测的生产模式，无法通过主机厂严格的制程稽核，导致企业无法承接高端汽车内外饰零部件订单，市场发展受限。

五、ISO 8296标准化达因检测作业规范

为保障喷涂品质一致性，汽车塑件喷涂前需严格执行ISO 8296:2003标准检测规范，将表面张力检测设为上线必检工序。检测范围覆盖塑件所有外观功能面，重点针对边角、凹槽、深腔等难活化、易失效区域，杜绝单点检测、以偏概全的检测漏洞。

检测需使用符合ISO标准的达因测试液或达因笔，以2秒为判定基准：液膜连续均匀无收缩、无断裂即为达标；液膜出现收缩、破裂、团聚现象则判定为不合格。A级外观塑件必须严格管控38–44 dyn/cm标准，数值低于38 dyn/cm严禁喷涂生产。不合格工件需先通过SE-B18WBL设备完成干式净化除残，再进行活化处理，复检达标后方可投产。

同时需严格管控活化完成至喷涂上线的流转时长，避免工件存放超时引发张力衰减，工位全程做好防尘、防污染防护，所有批次的净化、活化、检测数据全部归档留存，满足主机厂品质追溯与体系稽核要求。

六、标准化前处理闭环落地路径

摒弃传统单一活化的粗放工艺，建立“净化优先、活化赋能、检测兜底”的标准化前处理链路：规范电晕、火焰活化设备工艺参数，保证活化均匀性；活化完成后必须开展ISO 8296达因多点实测，确保全域表面张力达标；严控工位流转时间，规避张力衰减与二次污染。

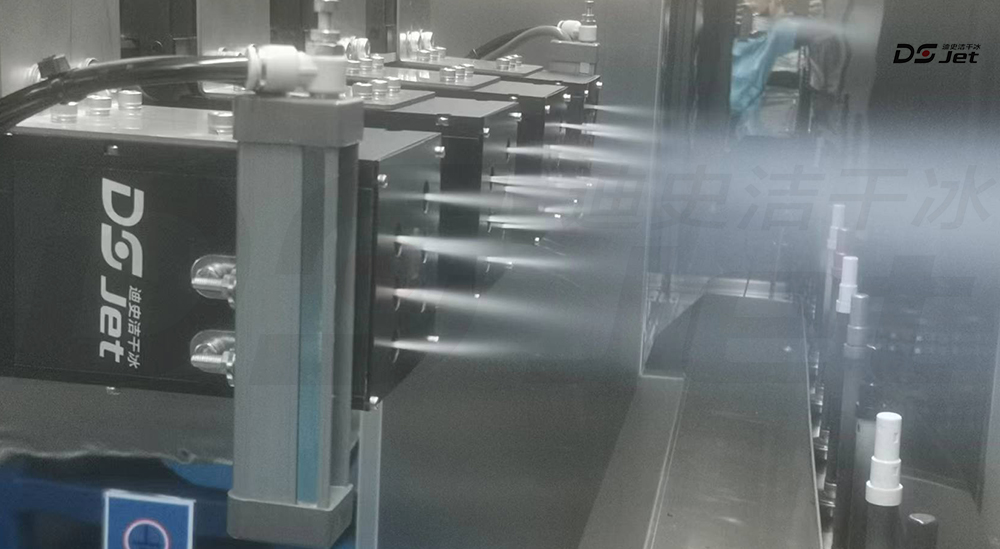

完整量产工艺流程：塑件注塑修边整理→SE-B18WBL分体式雪花清洗机干式净化（清除脱模剂、低分子析出残留）→电晕/火焰精准活化→多点位达因值抽样检测→达标工件进入喷涂工序。

核心工艺逻辑：单纯的电晕、火焰活化仅能提升基材表层表面能，无法清除污染物残留，极易产生假性活化现象。只有先通过干式净化彻底去除基材表面杂质，再进行活化提能，才能稳定维持合格表面张力区间，从根源解决涂装不良难题。

七、工艺升级核心应用价值

依托ISO国际标准搭建38–44 dyn/cm量化管控体系，彻底告别传统依靠设备参数、人工经验的粗放管控模式，从根源根治塑件喷涂缩孔、起皮、掉漆等顽固品质问题。SE-B18WBL干式净化工艺为无损干式处理，无水分残留、无二次污染，可适配ABS、PC、PP、合金塑料等全品类汽车改性塑料基材，通用性极强。

净化+活化的组合工艺，彻底解决行业假性活化、张力衰减痛点，实现工件全域表面张力稳定达标，大幅提升涂料流平效果与漆膜附着力，显著提升量产良率。同时整套工艺完全契合主机厂涂装制程稽核标准，助力企业稳固Tier1供应链资质，顺利承接高端汽车内外饰塑件订单，提升市场核心竞争力。

八、SE-B18WBL分体式雪花清洗机核心参数

机型：SE-B18WBL分体式雪花清洗机

额定功率：2.3KW，额定电流：10A，整机重量：260kg

压缩空气工作压力：0.3~0.6MPa，气源调节区间：0~0.8MPa

液态CO₂工作压力：5.5~7MPa，单喷头CO₂消耗量：0.5~1.6kg/min

设备特性：分体干式无接触清洗结构，专为汽车塑料件喷涂前处理设计，可高效清除脱模残留与低分子析出物，为电晕、火焰活化筑牢基材基础，保障工件稳定达到38–44 dyn/cm标准区间。

九、总结

汽车塑料件喷涂不良的核心症结，并非油漆配方与喷涂设备参数问题，而是基材表面张力管控缺失。依据ISO 8296:2003标准，达标稳定的表面张力，是涂料有效润湿、漆膜长效附着的核心前置条件。电晕、火焰活化不等于合格活化，脱模残留引发的假性活化，是导致量产不良的最大隐形隐患。

企业需摒弃传统片面整改的思维，通过喷涂前标准化达因检测，搭配SE-B18WBL干式净化前置除残工艺，构建完整的基材品质管控闭环，稳定维持塑件表面张力标准区间，真正实现汽车内外饰塑件高品质、高良率、高稳定性量产。
