800G、1.6T高速硅光光模块量产过程中经常遇到一类棘手现象：耦合、封装完成后常温全参数测试全部通过，经过高温老化、湿热可靠性试验之后，随机出现插损跳变、回波损耗恶化、偶发链路误码。工程师反复优化耦合对位、调整真空烘烤除气条件、迭代镀膜工艺参数，间歇性链路波动依旧反复爆发。很多产线重点关注光路对位精度与真空腔体环境，却忽视光学端面、耦合界面的NVR非挥发性残留物管控。依据IESTSTDCC1246E精密器件污染管控规范，高速光器件耦合、镀膜上线前工件光学面NVR残留物指标需要达到0.5mg/dm²以下，肉眼不可见的微量NVR残留物，受热解析析出会干扰光学界面，诱发隐性光路不良。想要改善残留物带来的链路失效，借助SEB18WBL干式雪花清洗做界面前置净化，搭建NVR残留物管控完整制程闭环。

一、行业市场背景

随着AI算力驱动800G、1.6T高速光模块大规模批量落地，头部云厂商对光器件光学洁净度、长期链路可靠性的审核标准持续收紧。硅光芯片、FA光纤阵列、准直透镜、陶瓷基座在研磨抛光、工装接触、周转存放过程中，极易生成NVR非挥发性残留物，主要包含抛光低分子析出物、工装迁移油脂、脱模剂残膜、溶剂挥发后留下的有机薄膜。残留物厚度极薄，显微镜下都难以直接识别。普通低速光器件对微量NVR具备一定容忍度；但PAM4高阶调制高速光模块光路预算余量极小，极少量NVR残留物，经过高温老化受热解析，就会污染通光面，造成光散射损耗上升，引发偶发链路波动。

当前多数光通信工厂存在管控漏洞，产线仅依靠超声清洗、溶剂擦拭处理元器件，缺少上线前工件本体NVR残留物量化检测。部分产线只管控真空腔体本底，忽略元器件来料及前工序带入的基材自身残留，残留物被带入耦合、镀膜工序，成为高速光模块偶发链路波动的重要隐性来源。头部光通信供应链已形成明确准入规则：800G/1.6T高速光器件耦合、镀膜上线前，工件光学面NVR残留物指标必须达到0.5 mg/dm²以下，残留物超标工件禁止流入精密光学工序。

二、传统残留物管控四大核心短板

1. 残留物管控标准粗放，缺少NVR量化管控阈值，没有参照IESTSTDCC1246E建立工件残留物放行判据，依靠显微镜目视检查，无法识别纳米级有机薄膜残留。

2. 超声清洗、溶剂擦拭存在局限性，缝隙、V槽、光学微结构内部的薄层NVR残留物很难彻底去除；溶剂挥发还会带来二次有机残留污染。

3. 管控链路割裂，只管控腔体真空、烘烤工艺，忽略元器件来料、研磨抛光、周转环节带入基材表面的原生残留物；只管控设备环境，忽略工件本体残留物终端检测。

4. 缺少NVR残留物常态化抽检机制，清洗药水效能衰减、工装污染无预警，残留物诱发的链路波动属于间歇性隐性不良，故障溯源排查难度大。

三、高速光模块NVR非挥发性残留物分级管控标准

结合IESTSTDCC1246E精密器件污染管控规范与高速光模块量产实践，针对光学耦合界面建立三级NVR残留物管控阈值，区分普通光器件与800G/1.6T高速精密光器件生产工况：

优良放行区间：NVR残留物0.5 mg/dm²以下，工件光学界面有机残留得到充分剥离，受热解析风险极低，满足800G/1.6T高速光模块耦合、镀膜投产要求。

观察预警区间：0.5 mg/dm²＜NVR≤1.0 mg/dm²，存在有机残留物受热析出风险；仅可用于低速普通无源光器件；严禁用于高速PAM4光模块，需要排查清洗净化工艺状态。

不合格禁止投产区间：NVR残留物＞1.0 mg/dm²，工件表面有机残留物负载高，老化受热后大量解析析出，极易污染通光界面，带来插损跳变、随机误码风险，工件严禁上线耦合、镀膜工序。

搭配SEB18WBL干式雪花清洗工艺，物理剥离顽固薄层有机残留物，配合终端NVR残留物检测，构建工件净化检测闭环，规避残留物诱发的光学隐性失效隐患。

四、NVR残留物超标带来量产多重危害

1. 光学界面NVR残留物在高温老化、湿热环境下受热解析析出，附着芯片窗口、光纤端面、透镜通光区域，造成光散射损耗增大，出现插损跳变、回波损耗恶化，高速通道偶发误码，高端器件直接报废。

2. 残留物会改变界面化学状态，降低UV胶、光学镀膜膜层结合力，可靠性试验后出现膜层微起皮、粘接界面局部脱附，埋下长期使用失效隐患。

3. NVR残留物诱发的链路波动属于间歇性隐性不良，常温测试无法充分暴露缺陷，终检很难全部拦截，不良流入数据中心客户端，引发随机链路掉线，造成客诉与批量退货。

4. 无法稳定做到NVR达到0.5 mg/dm²以下管控要求，不能通过头部云厂商光器件可靠性制程稽核，企业难以承接800G、1.6T高附加值光模块订单，削弱光通信供应链市场竞争力。

五、标准化NVR残留物检测作业规范（参照IESTSTDCC1246E测试要求）

1. 检测对象：完成净化处理之后、耦合镀膜上线之前的元器件；重点检测硅光芯片出光窗口、FA光纤阵列端面、透镜光学面、粘接耦合区域，不可仅检测工件平面位置。

2. 检测设备：合规NVR残留物分析测试设备，测试方法遵循IESTSTDCC1246E残留物评估规范。

3. 判定规范：800G/1.6T高速光器件光学界面NVR必须稳定做到0.5 mg/dm²以下；检测点位残留物超出阈值，工件禁止上线耦合镀膜，需要重新净化处理；普通低速无源器件可放宽至预警区间。

4. 前置处理：光学元器件全部采用SE-B18WBL干式雪花清洗前置净化，剥离抛光析出物、脱模残留、薄层有机NVR污染物。

5. 环境配套：元器件预处理、耦合镀膜工位做好洁净管控；管控工装、周转治具污染，减少工件二次沾染有机残留物。

6. 数据追溯：每批次NVR残留物检测记录、清洗净化设备运维记录、异常整改台账归档留存，满足客户体系稽查调取。

六、精密制程闭环落地实施路径

1. 产线设备管控链路：配置NVR残留物检测设备建立常态化抽检机制；定期校验清洗工序，及时更换老化清洗介质；管控工装治具洁净度，阻断周转环节残留物二次沾染路径。

2. 工件预处理链路：元器件研磨抛光/拆包来料 → SEB18WBL干式雪花清洗净化（剥离NVR有机残留物、抛光微粉、脱模析出物，不损伤光学通光面）→无尘密闭周转 →NVR残留物指标检测合格 →精密有源耦合/镀膜工序。

核心管控逻辑：只做好腔体烘烤、高真空环境远远不够，如果元器件基材本身携带NVR薄层残留物，进入腔体受热解析，依旧会污染光学界面。依靠SE-B18WBL干式净化实现工件本体残留物剥离，再配合终端NVR残留物检测，完整闭环残留物诱发偶发链路波动的不良隐患。

七、方案全方位应用核心价值

1. 参照IESTSTDCC1246E国际精密器件污染管控标准建立NVR残留物分级管控体系，补齐传统产线重腔体环境、轻工件本体残留物管控的短板，根治有机残留物受热解析带来高速光模块偶发链路波动痛点。

2. SE-B18WBL干式净化为纯干式无接触工艺，无水分、无化学溶剂介入，不会划伤硅光芯片、FA光纤阵列、透镜等精密光学结构，不改变工件表面能，不影响后续耦合粘接、镀膜成膜质量。

3. 实现工件残留物净化 + NVR终端检测多重管控，阻断“基材携带残留受热解析光学界面污染”失效链条，减少高速光模块偶发误码类隐性不良，稳定光器件批次良率。

4. 满足头部云厂商高速光模块洁净可靠性制程审核标准，助力工厂承接800G、1.6T高端光模块订单，稳固光通信Tier1供应链配套资质。

八、SE-B18WBL分体式雪花清洗机精简产品参数

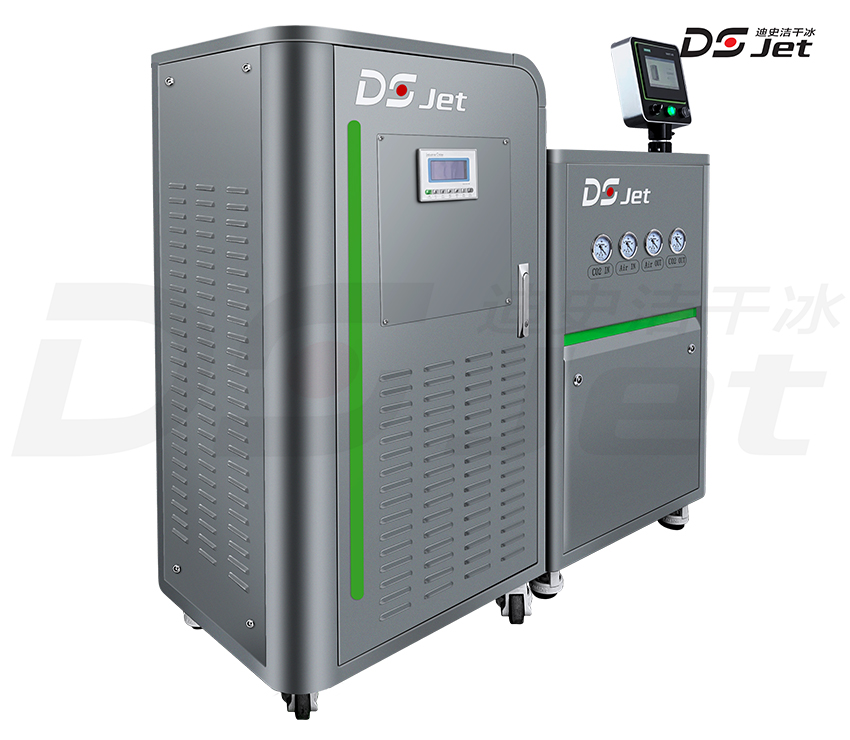

机型：SE-B18WBL 分体式雪花清洗机

额定功率：2.3KW，额定电流：10A，整机重量：260kg

压缩空气工作压力：0.3~0.6MPa，气源调节区间 0-0.8MPa

液态 CO₂工作压力：5.57MPa，单喷头 CO₂消耗量：0.51.6kg/min

分体双模块干式结构，适配硅光芯片、FA光纤阵列、透镜、陶瓷基座等光器件自动化预处理，全程无水无接触，剥离NVR薄层有机残留物与抛光微粉，配合NVR残留物检测实现高速光器件超净生产。

九、总结

高速光模块老化后偶发插损跳变、随机误码，很多时候不是耦合对位、真空镀膜工艺参数问题，而是元器件光学界面NVR非挥发性残留物管控不到位，残留物受热解析析出污染光路界面。依据IESTSTDCC1246E精密器件污染管控规范，800G/1.6T高速光模块耦合镀膜上线必须执行NVR残留物0.5 mg/dm²以下放行标准。企业落实上线前工件NVR残留物标准化检测，搭配SE-B18WBL干式雪花清洗前置净化闭环，同时做好工件残留物剥离与终端指标校验，从源头消除NVR残留物诱发的光学隐性失效，实现高速光模块高一致性、高可靠稳定量产。
